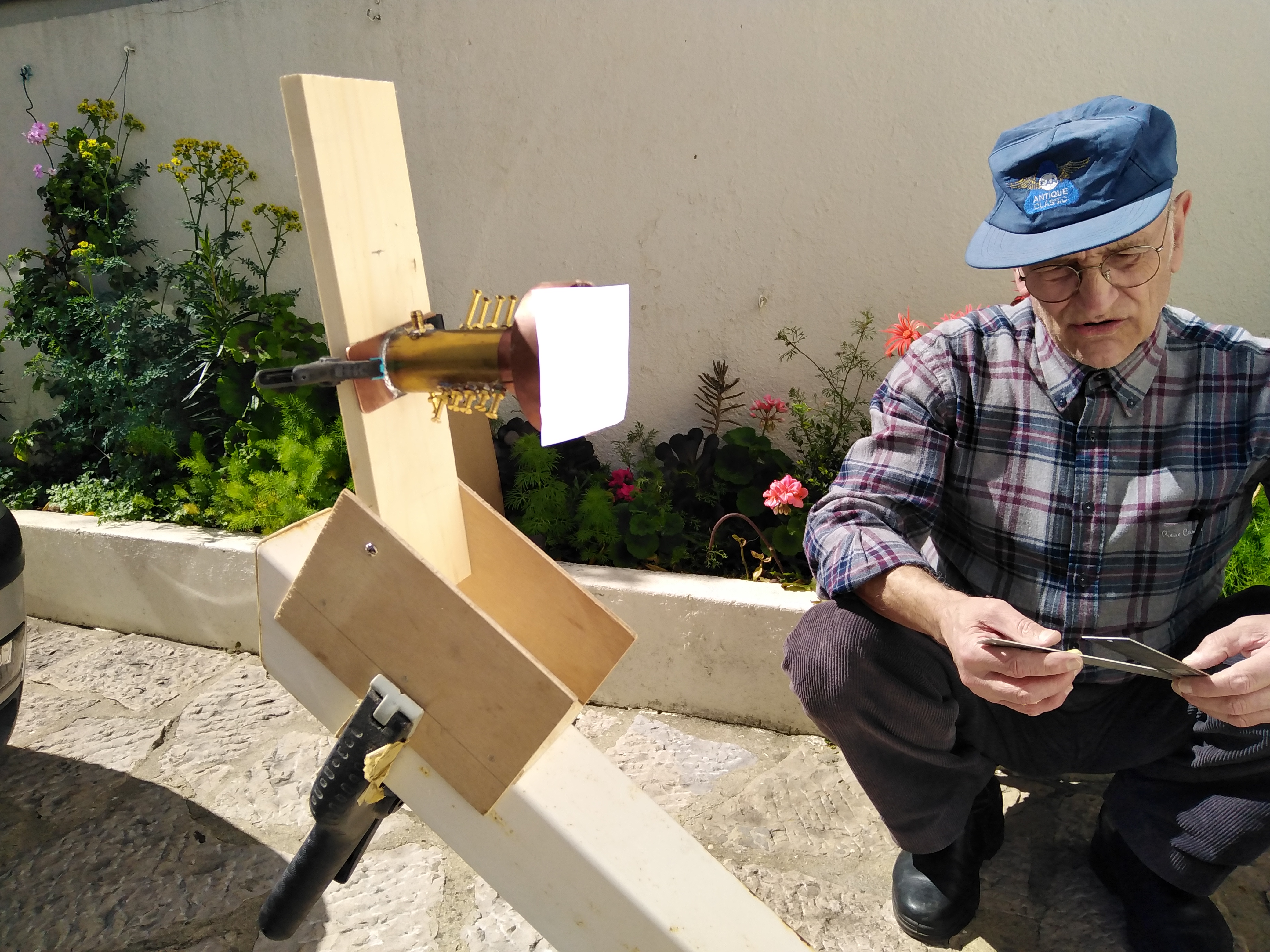

Georges CT1XV em altos cálculos de precisão

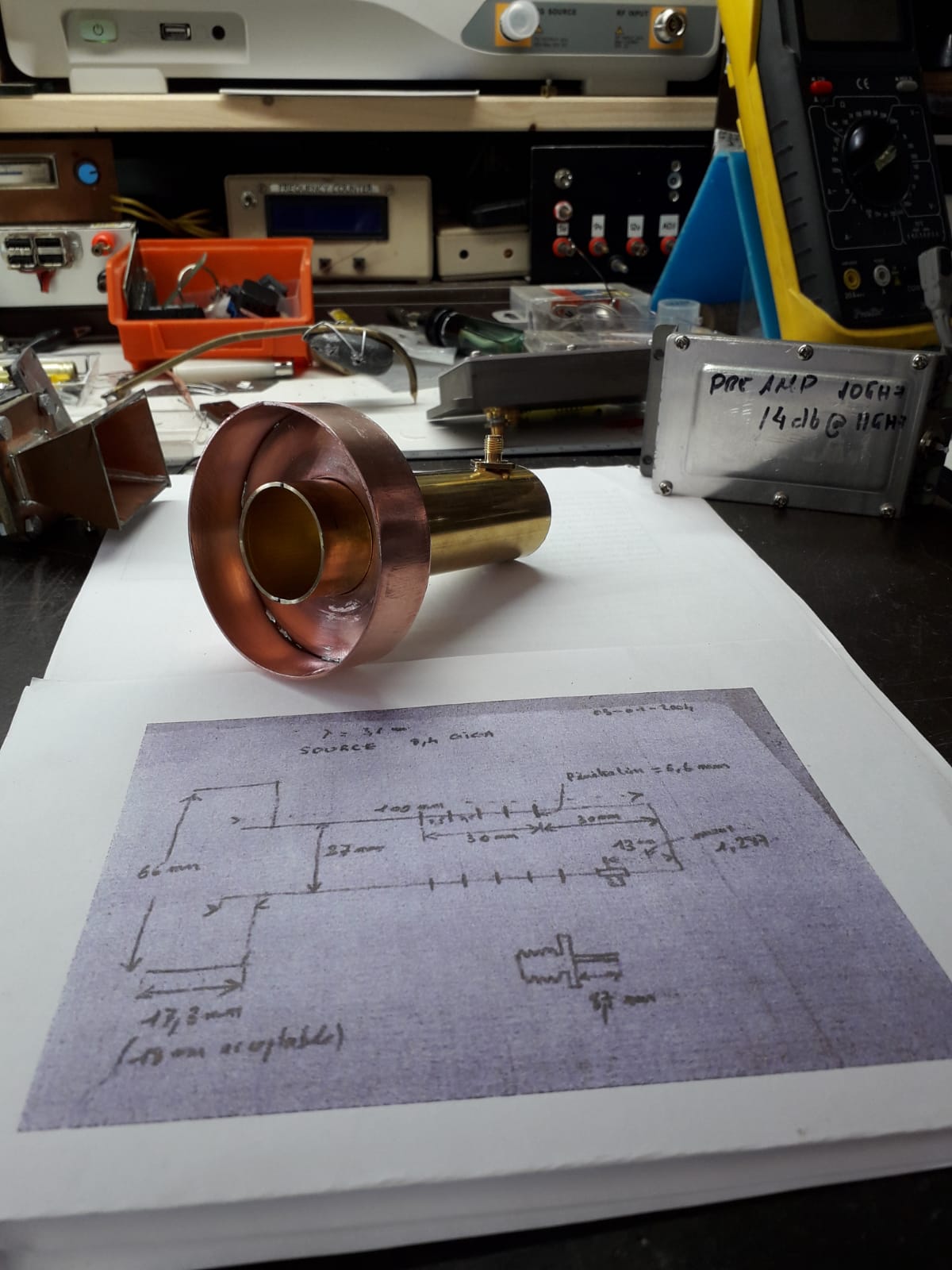

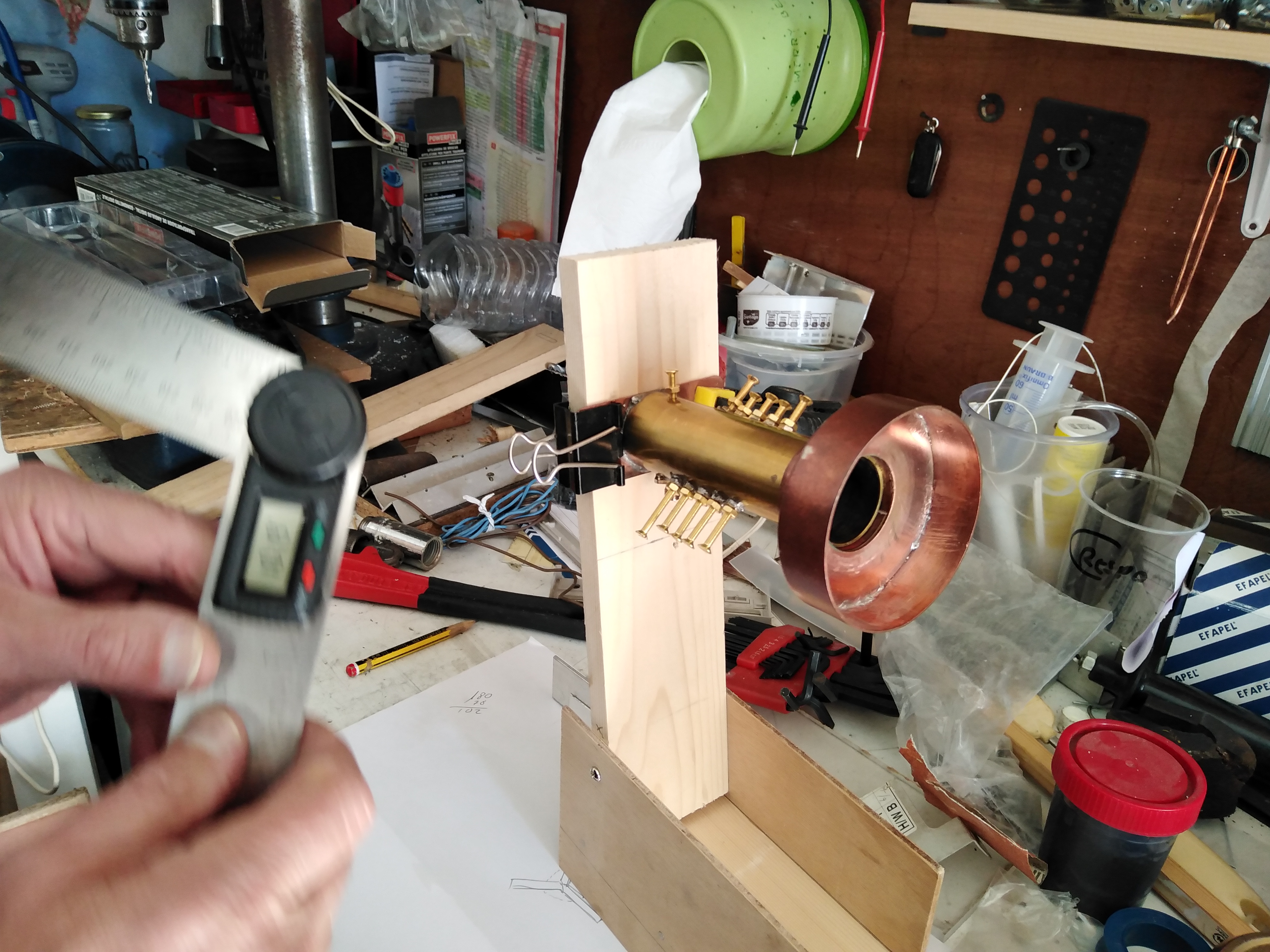

O Feed Chaparral   made in CT1XV                                                                                    Mecânicas em análise.

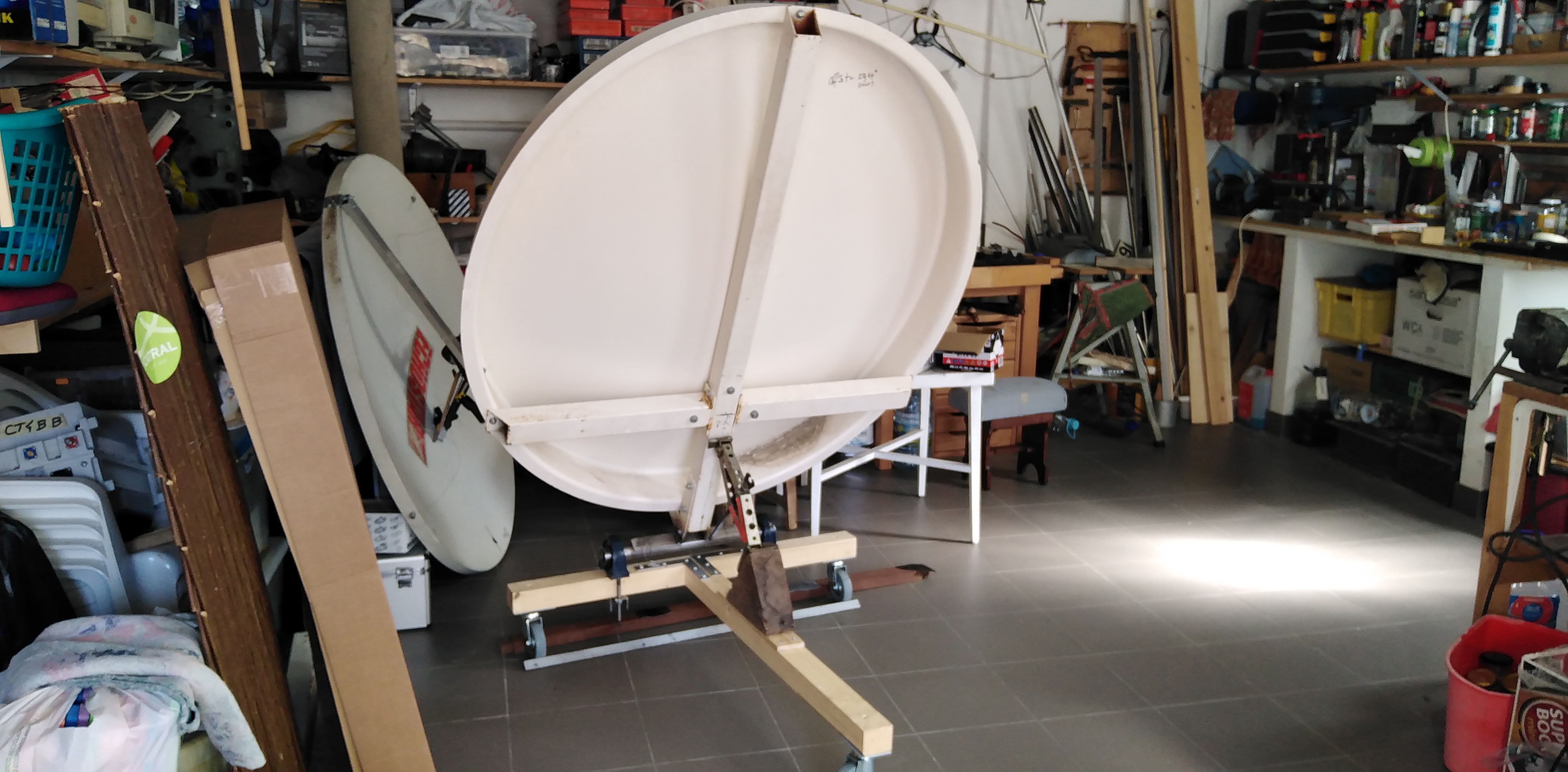

A Trempe                                                                                                          1ªa Versão do Feed IMU

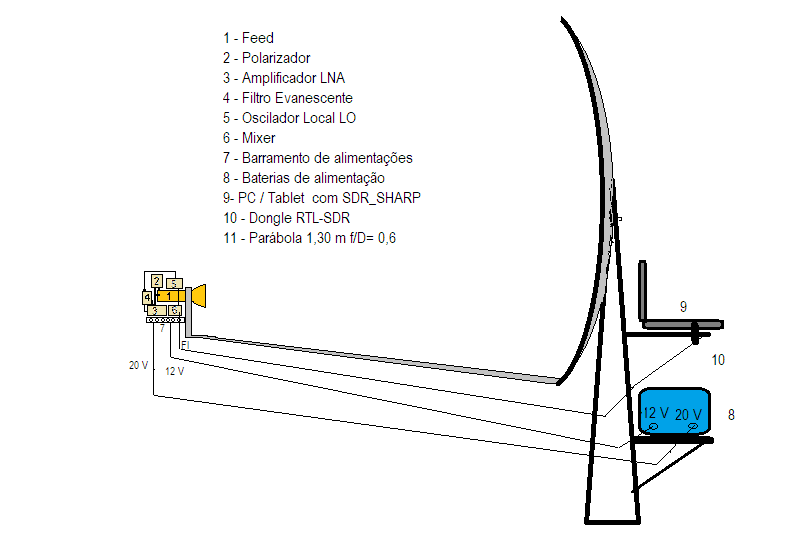

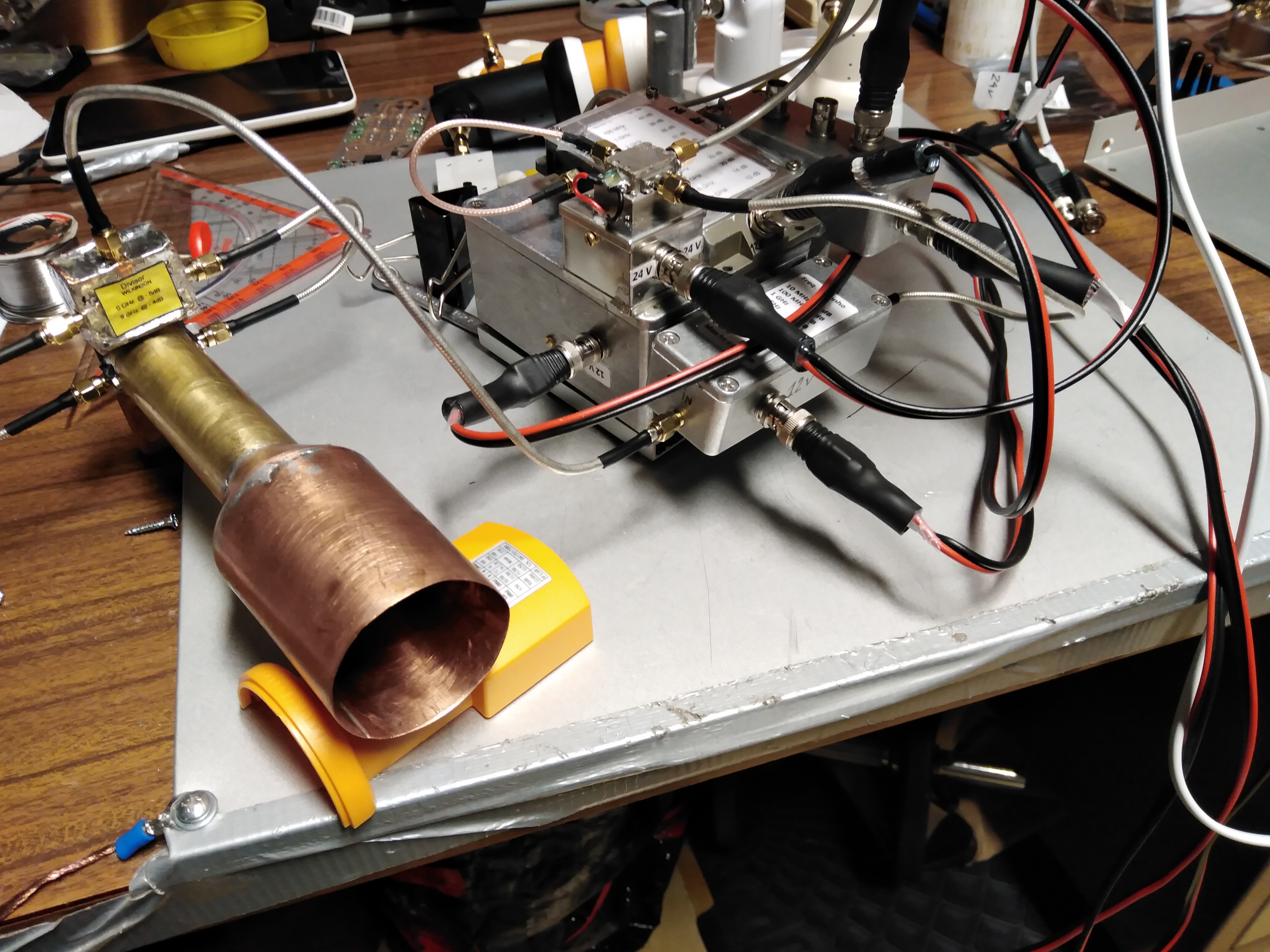

O Sistema.

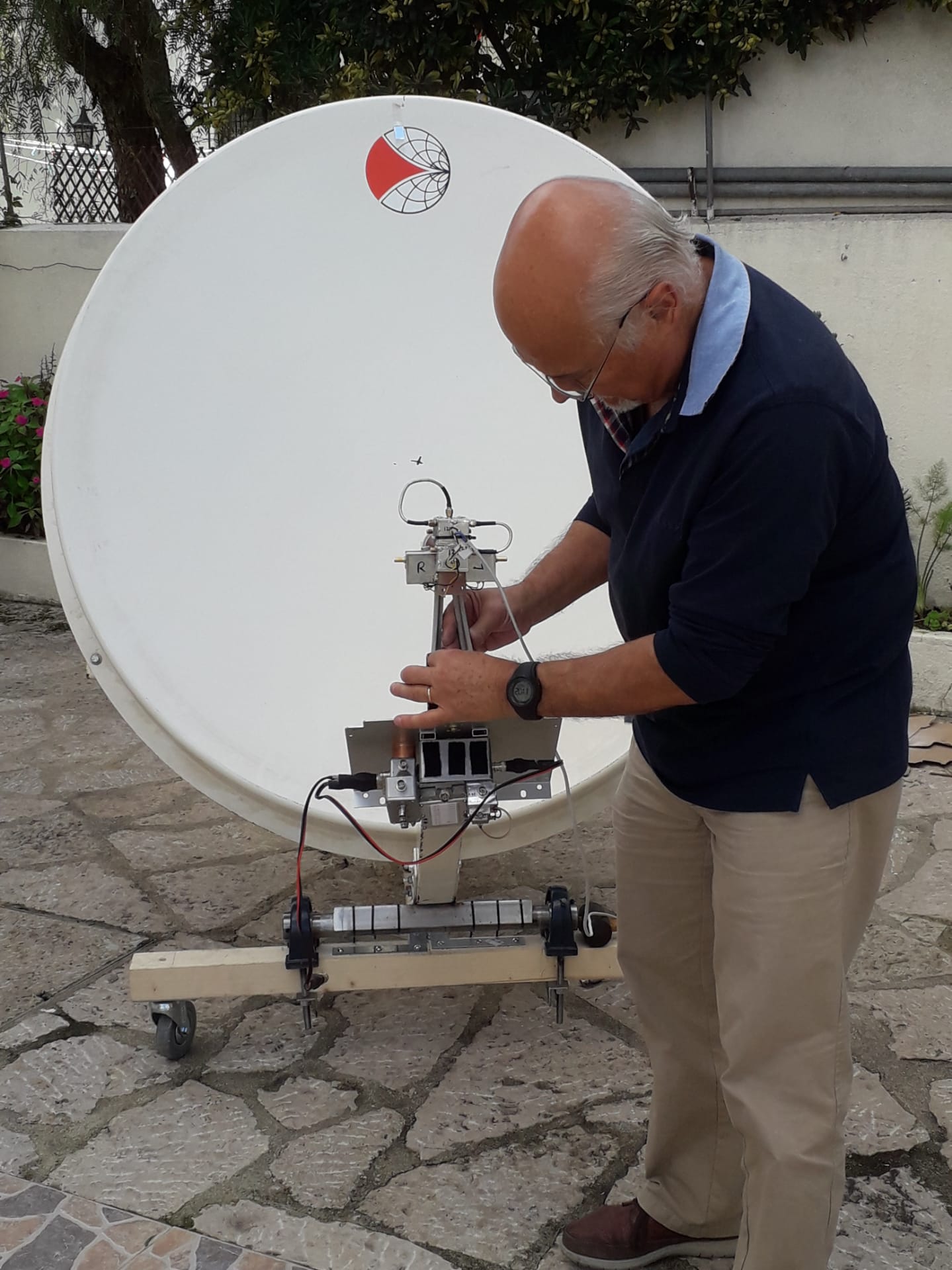

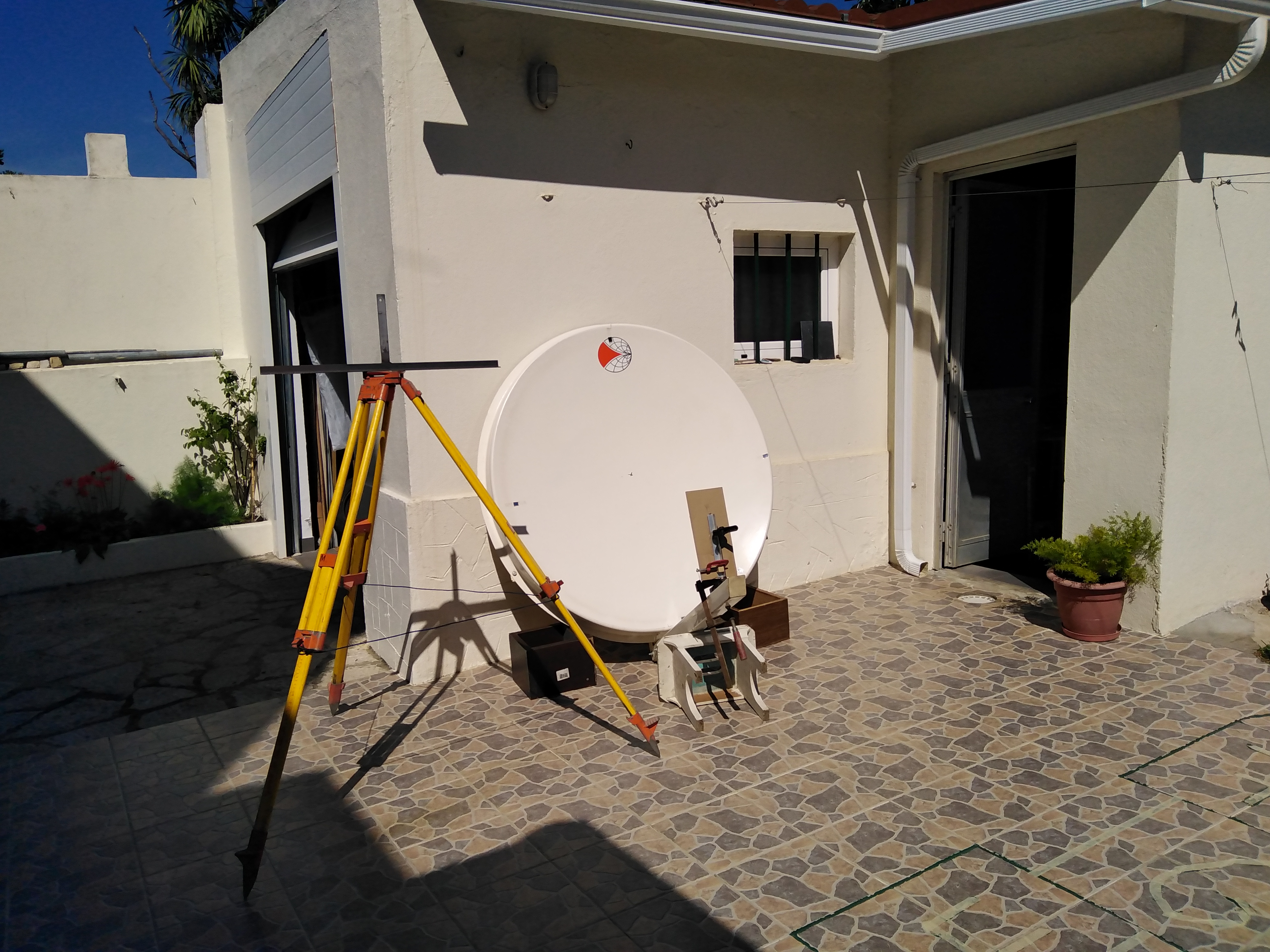

Eu e os ajustes ....                                                               O Sol é um problema para receber sinais fracos do espaço mas, para ver é pior

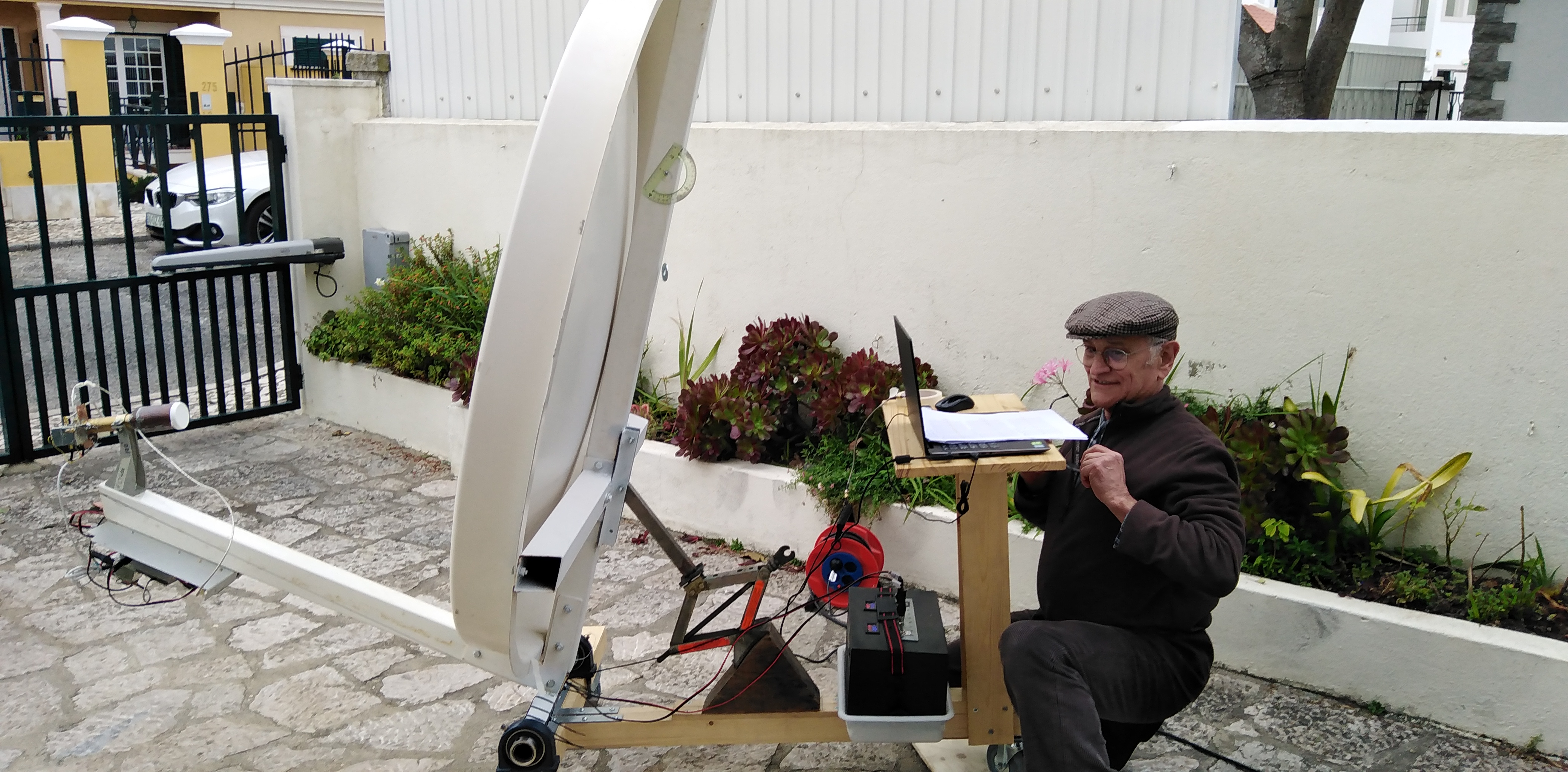

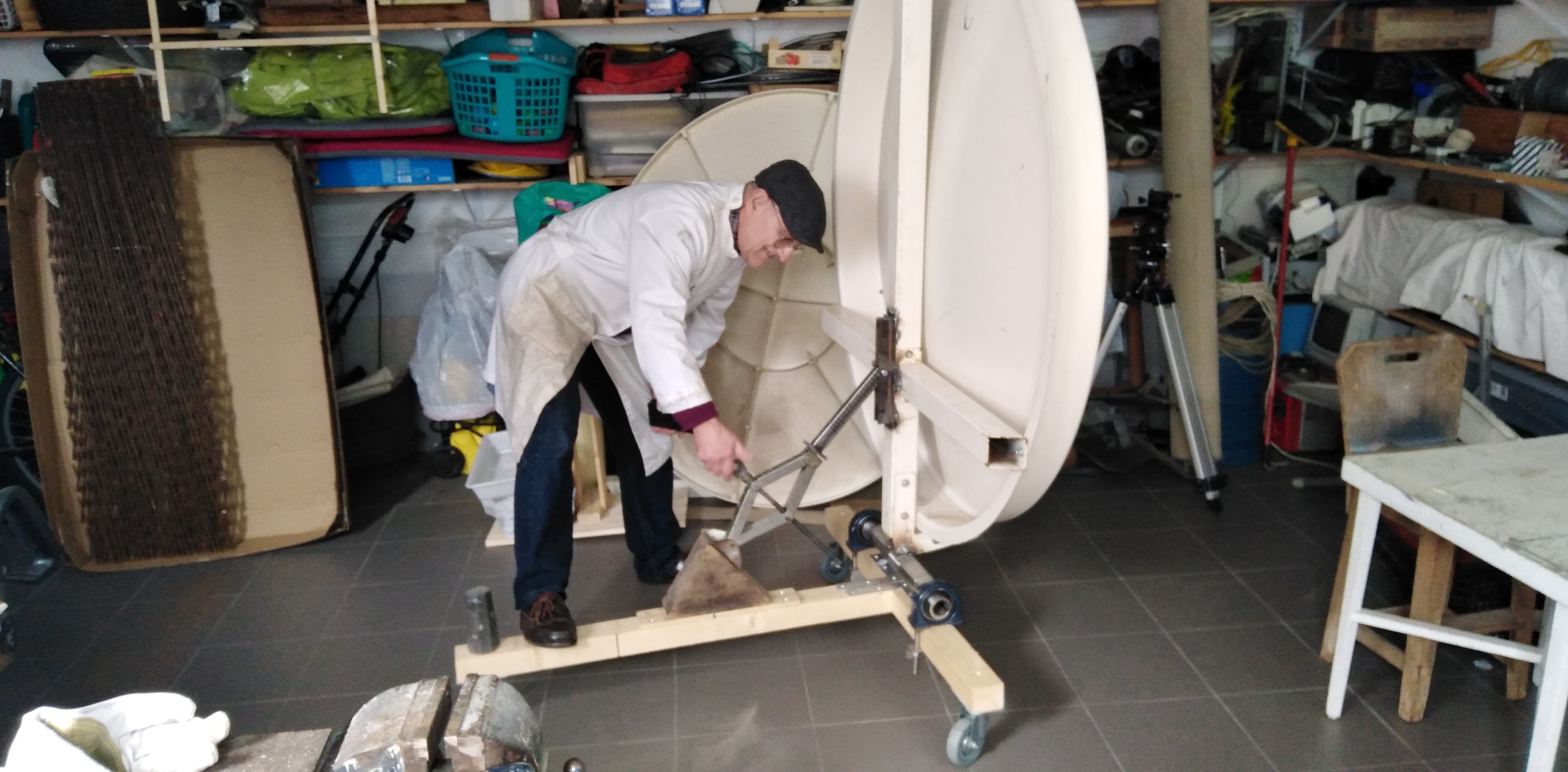

O Georges conduzindo a Trempe...

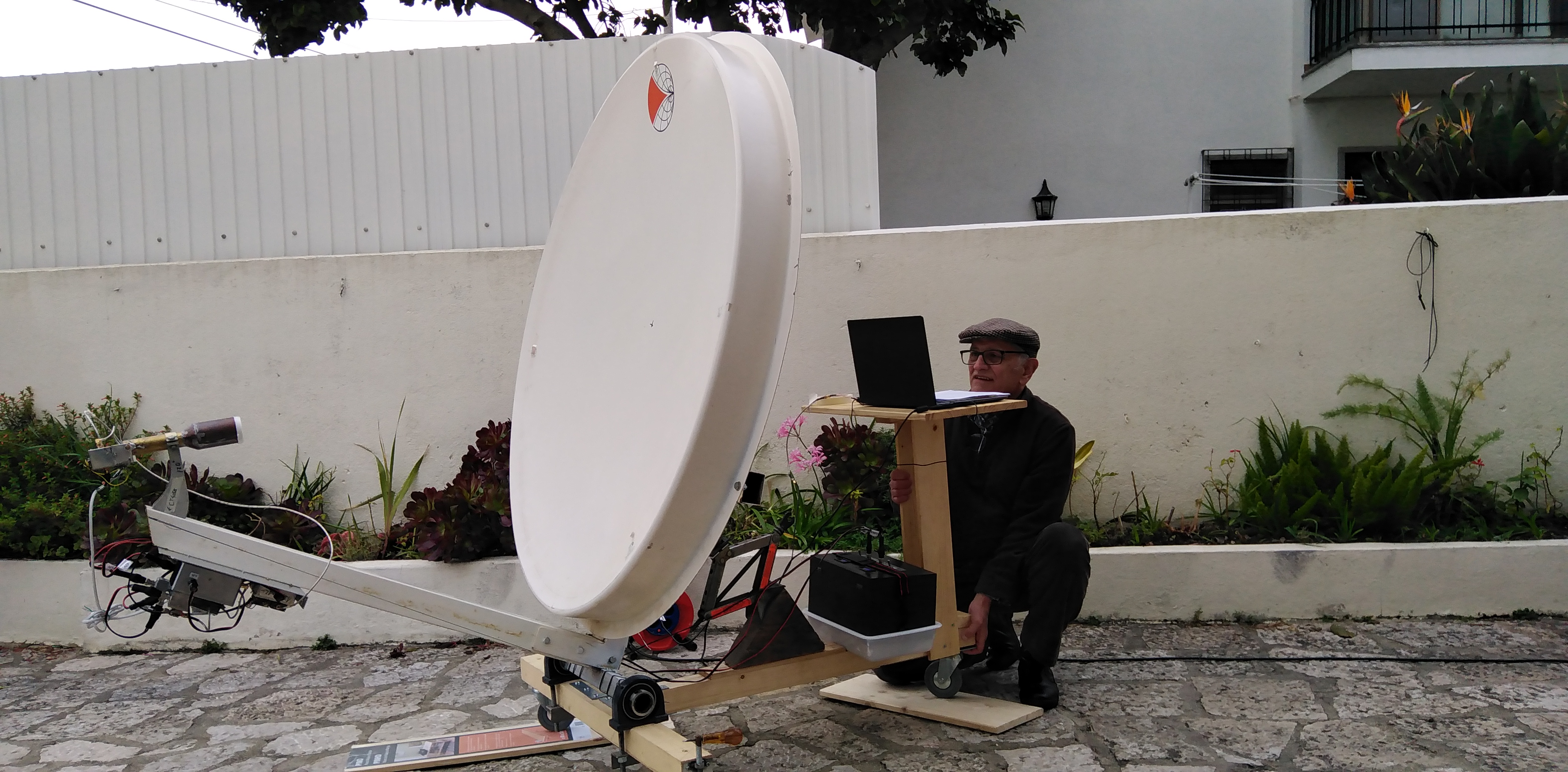

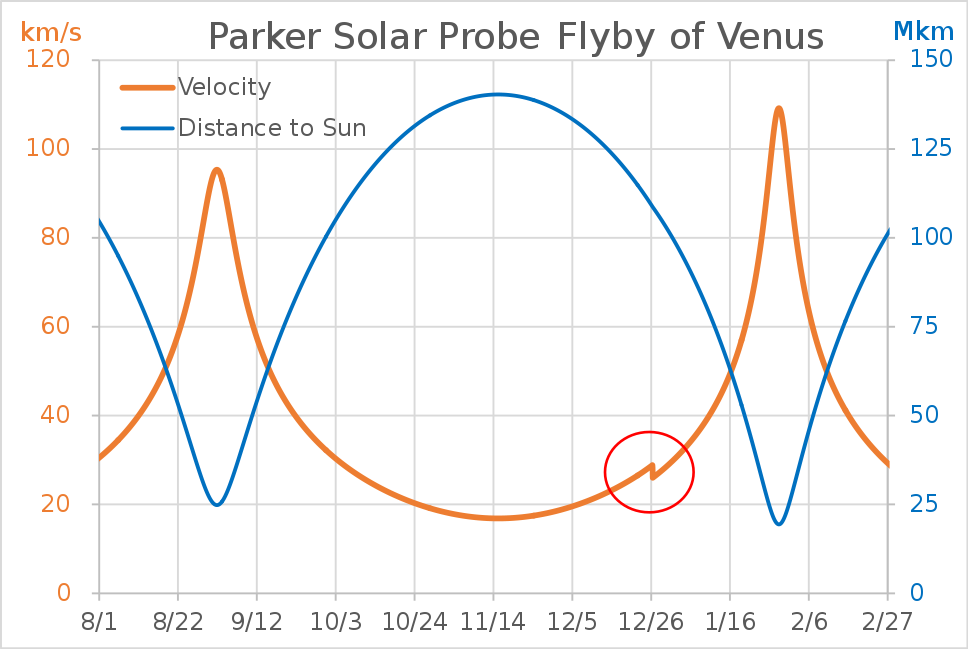

Mais uma afinação na Trempe.                                                              Por onde anda a PARKER ?

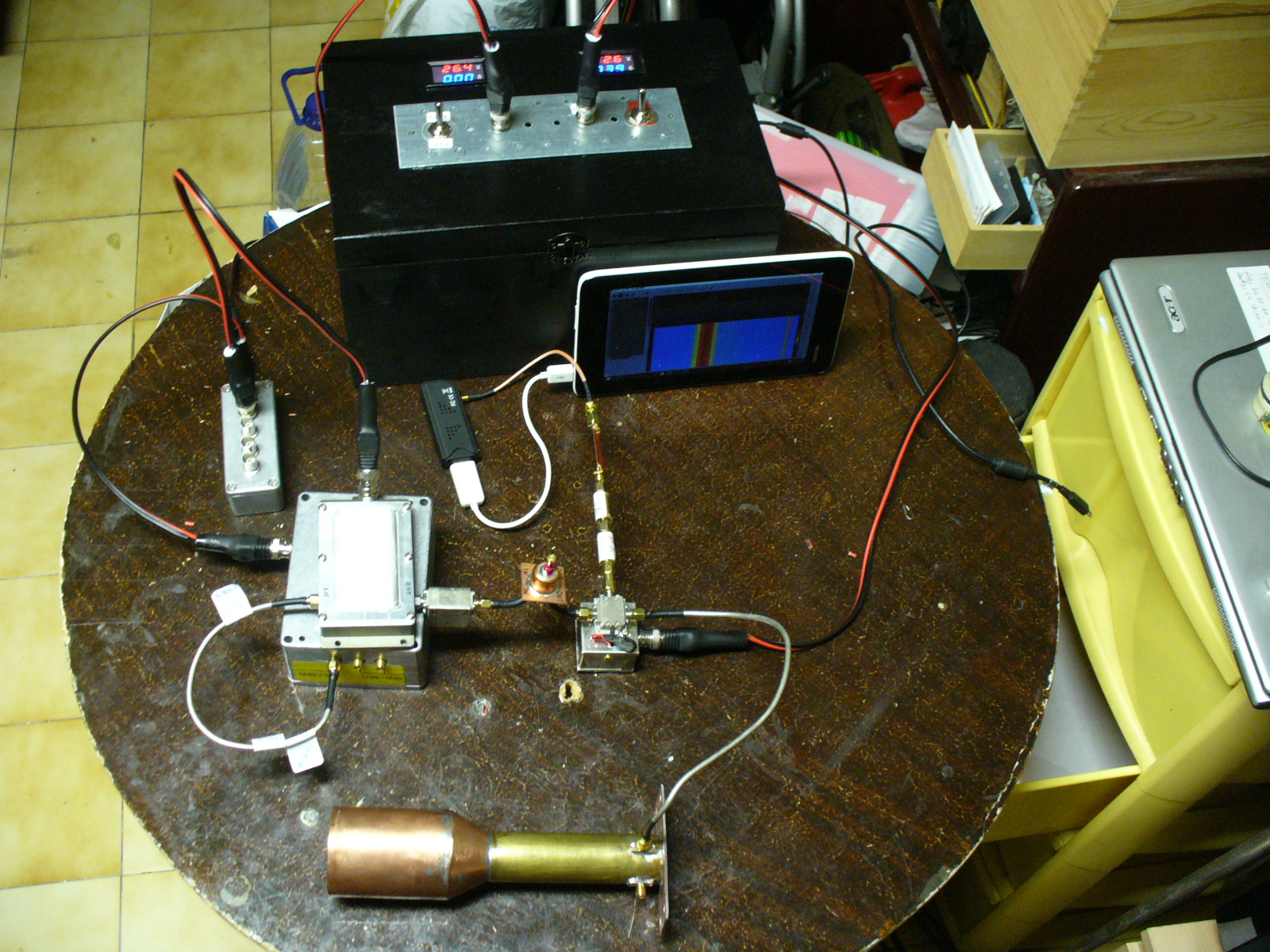

O conversor de frequencia com o LO com um ADF5355. Muito ruídoso.  O Feed IMU tem um septum interior como despolarizador.

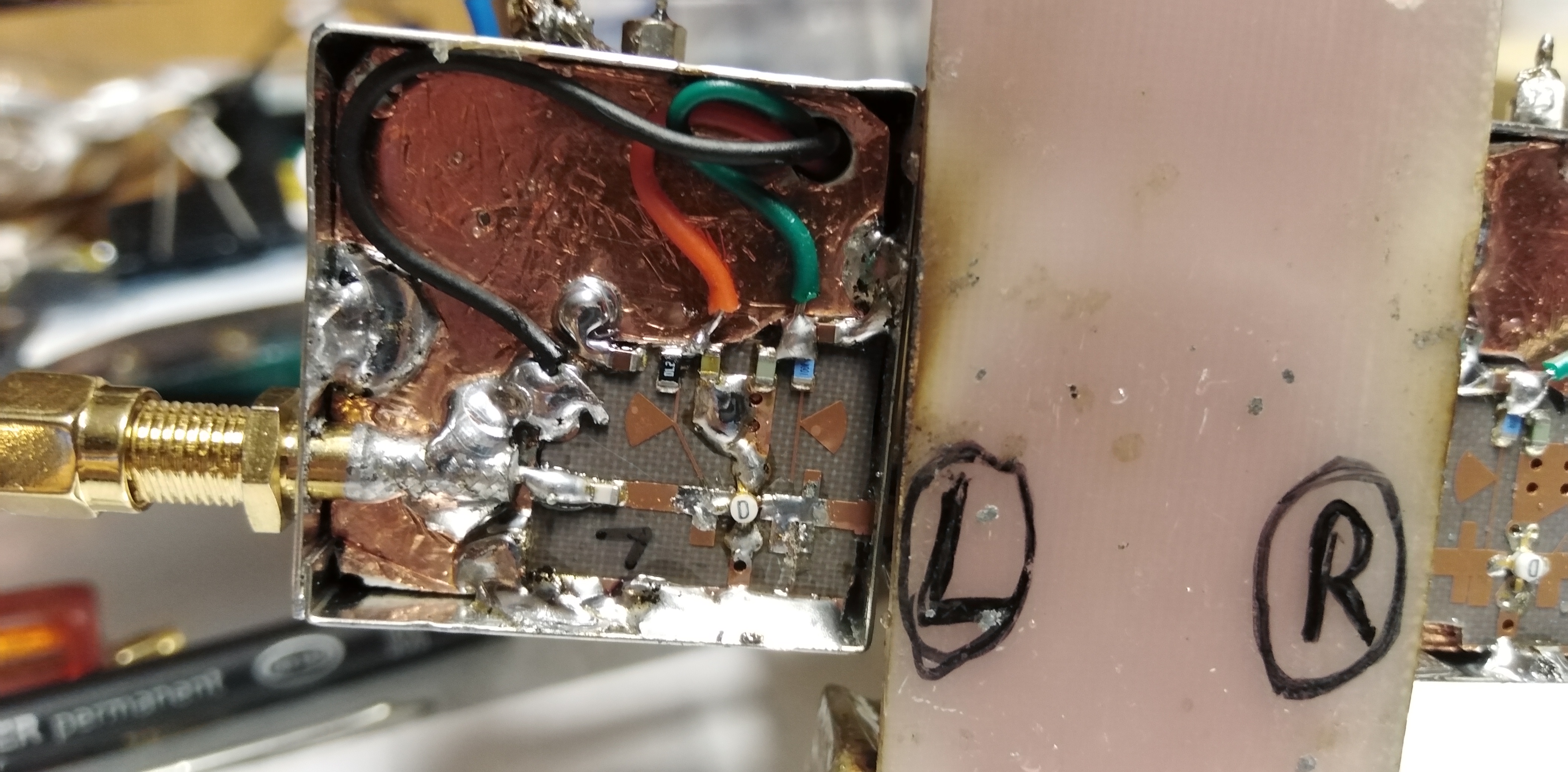

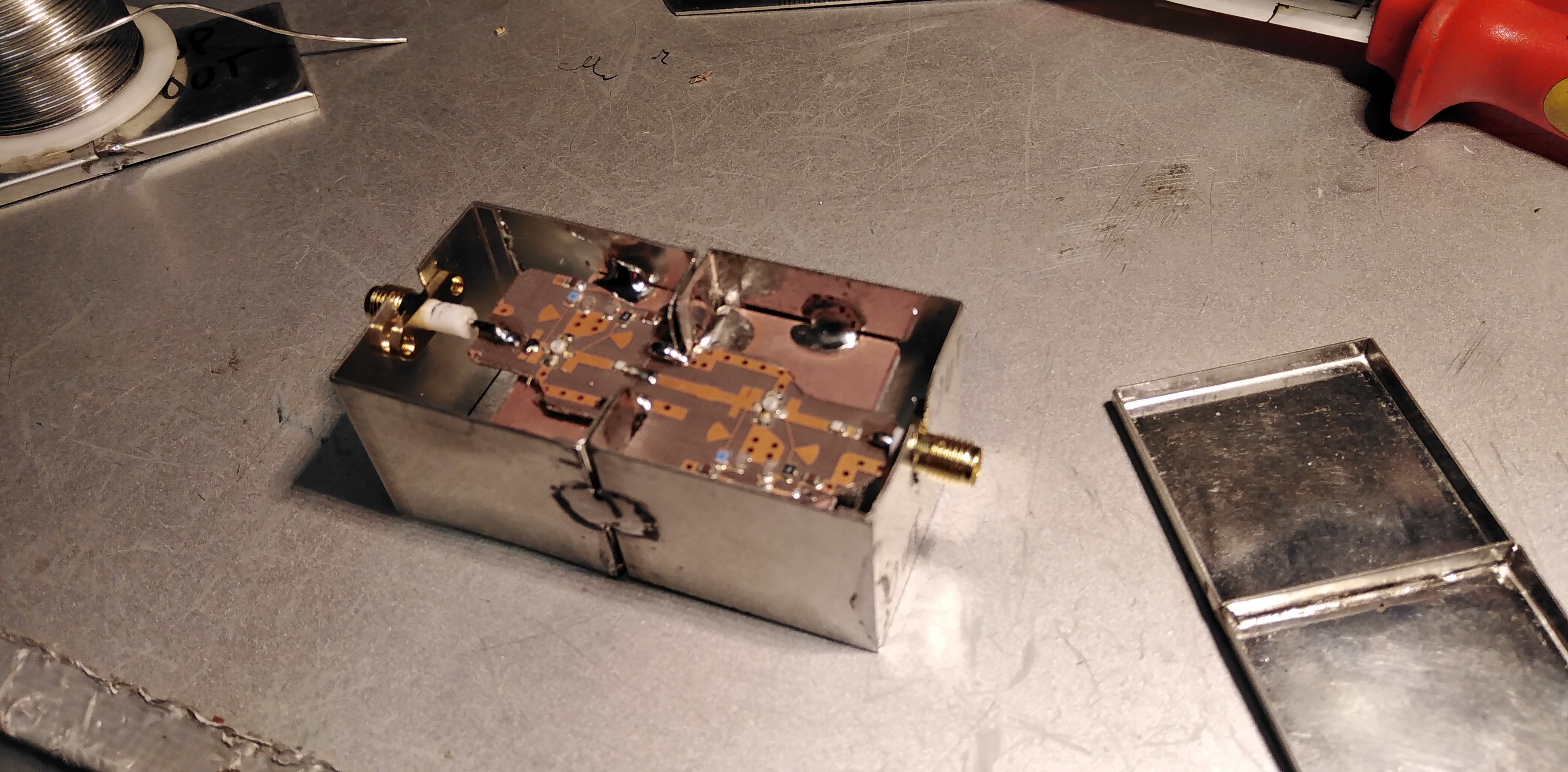

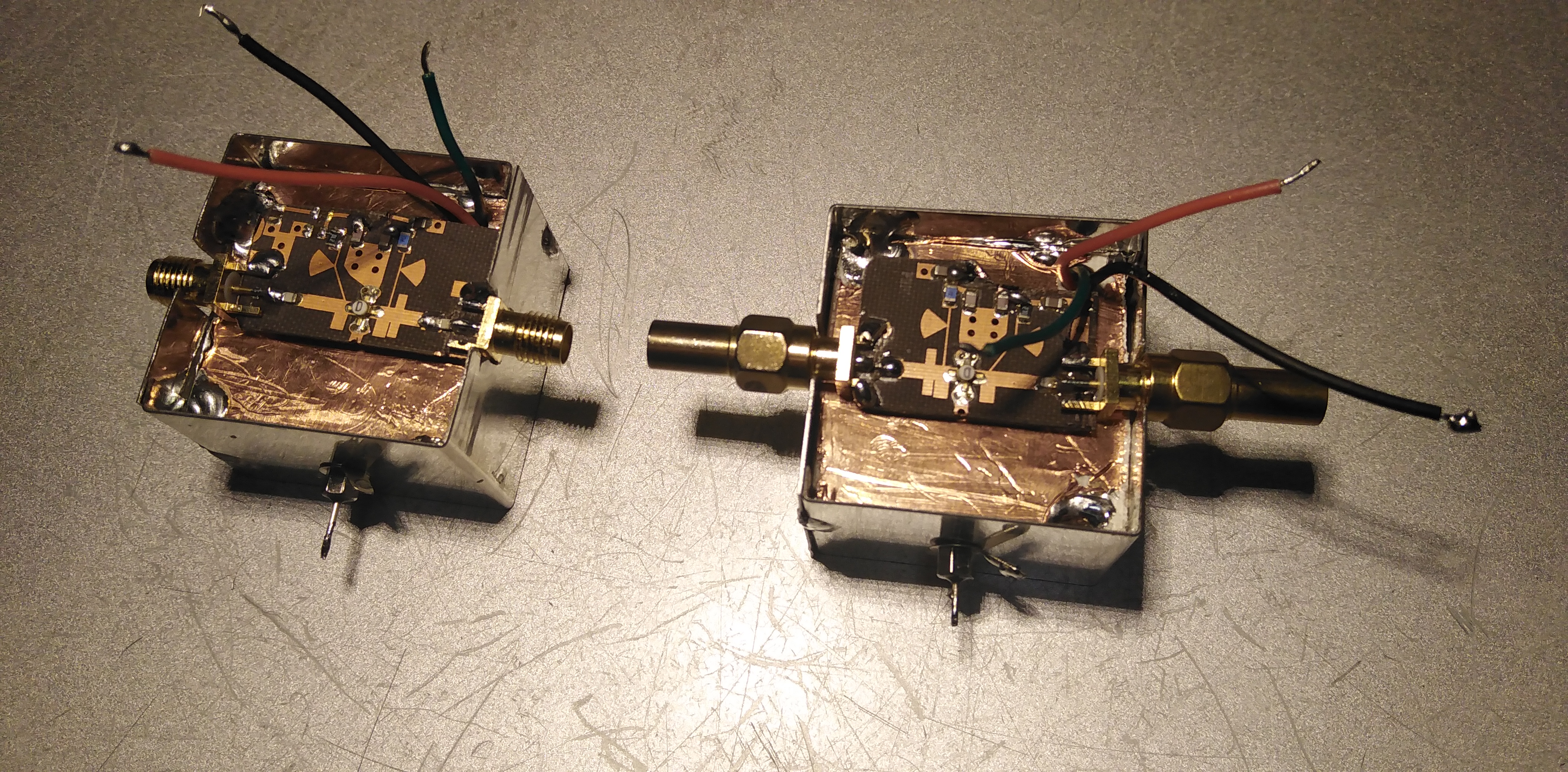

Construcção dos amplificadores LNA a partir de placas LNB vindas do ROTA. Ganho de cada um, ente 11dB a 13dB

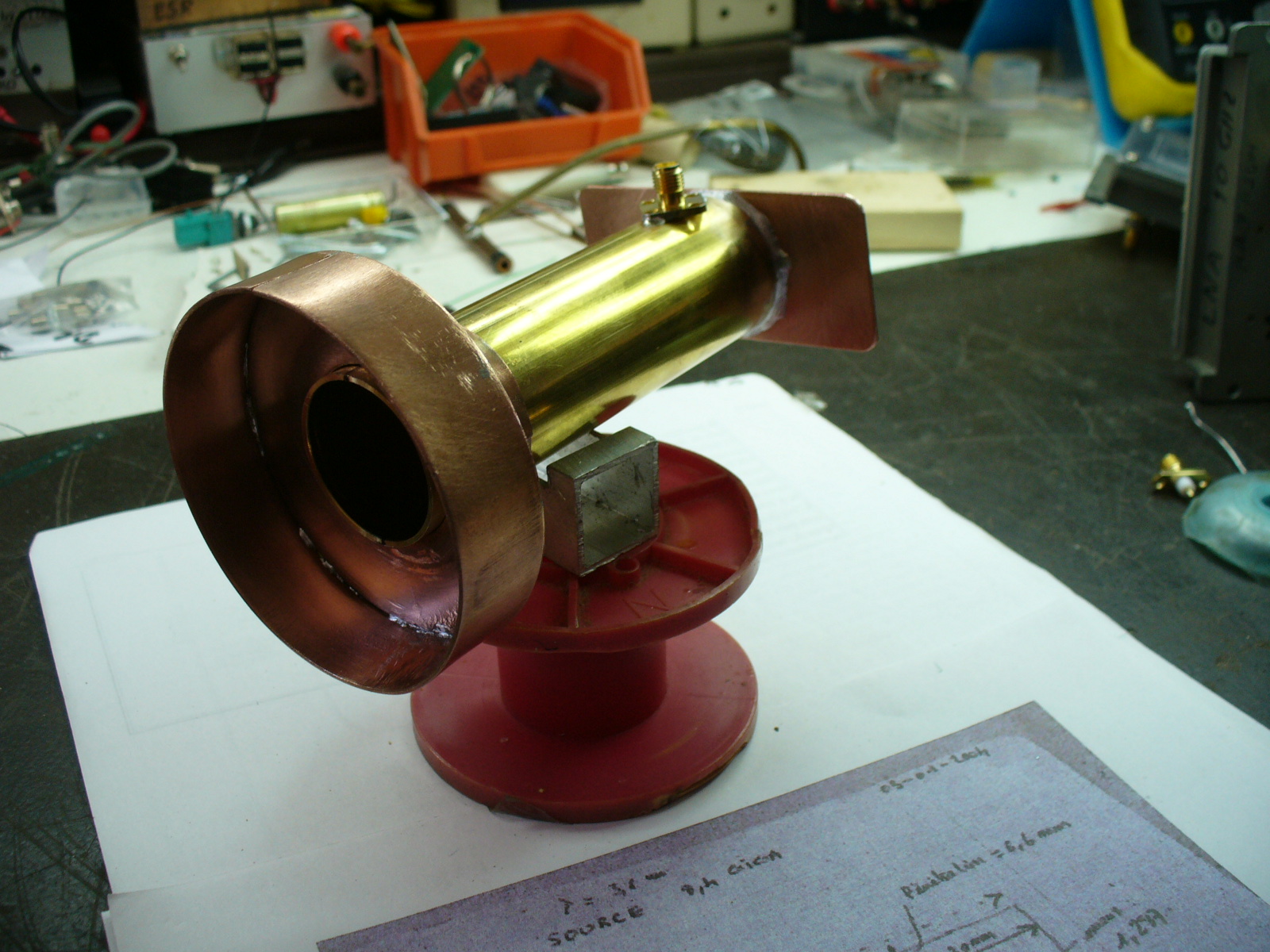

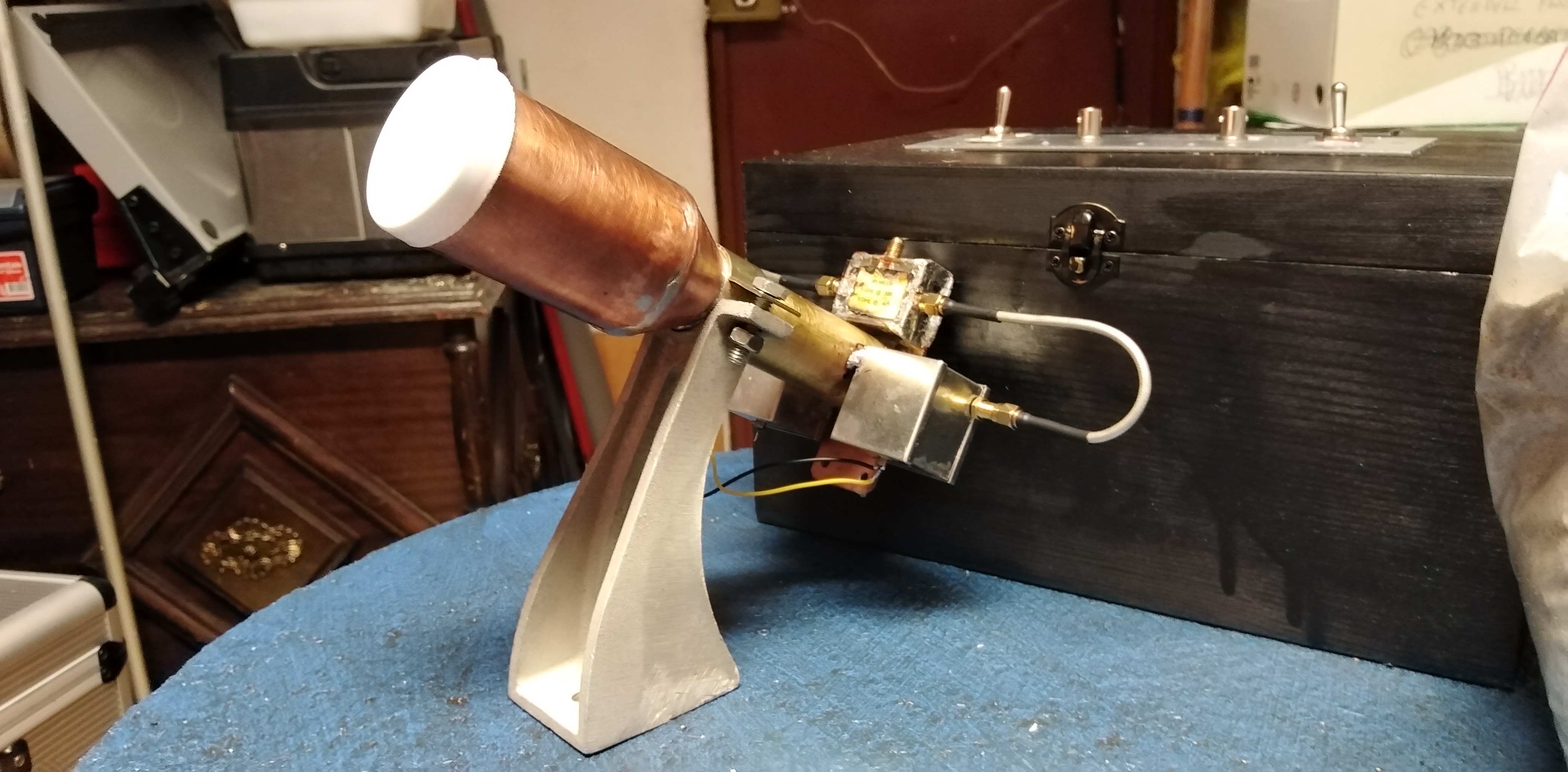

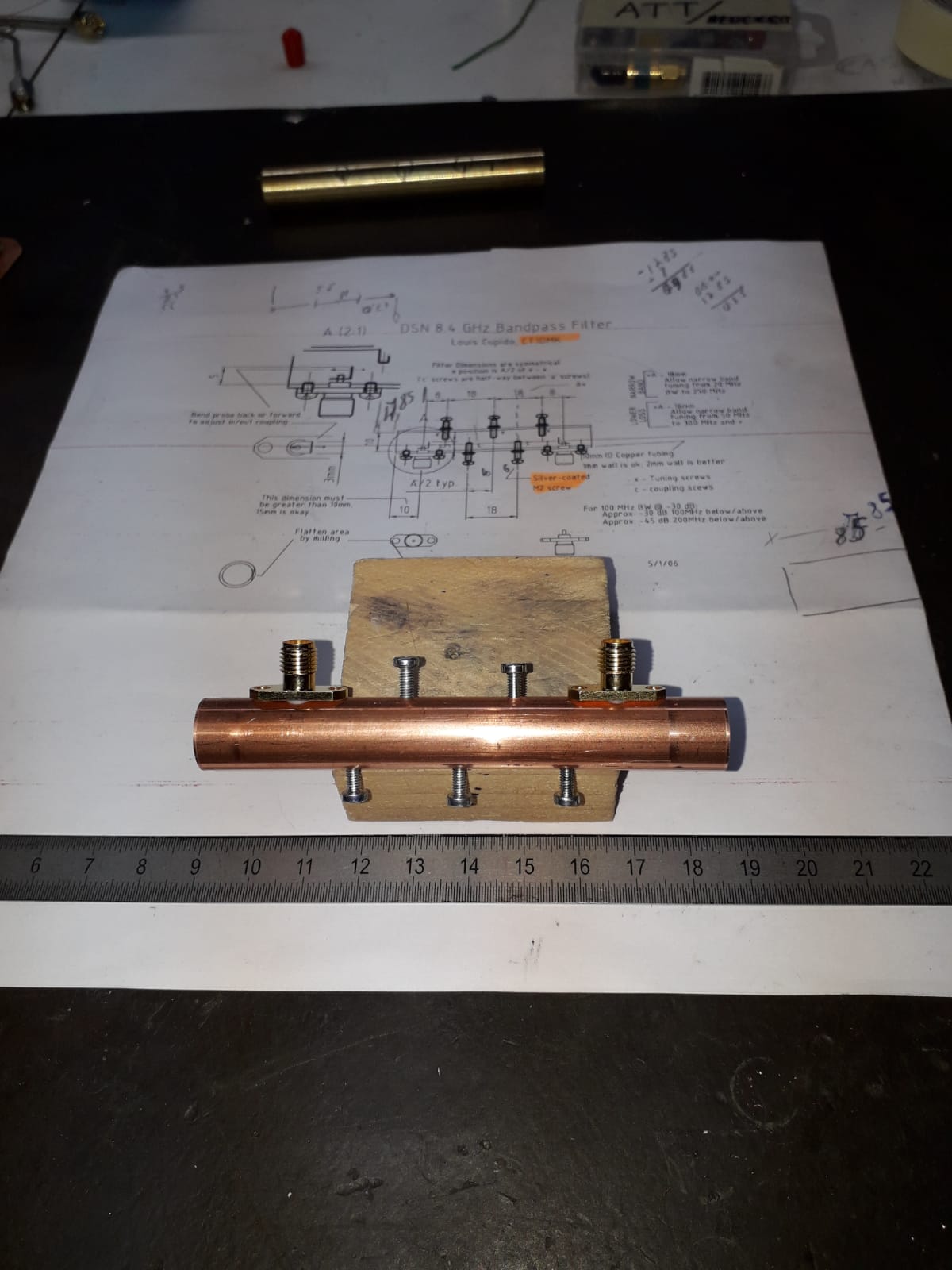

O Feed Chaparral.                                                                            Filtro evanescente de CT1XV com desenho de CT1DMK (Cupido)

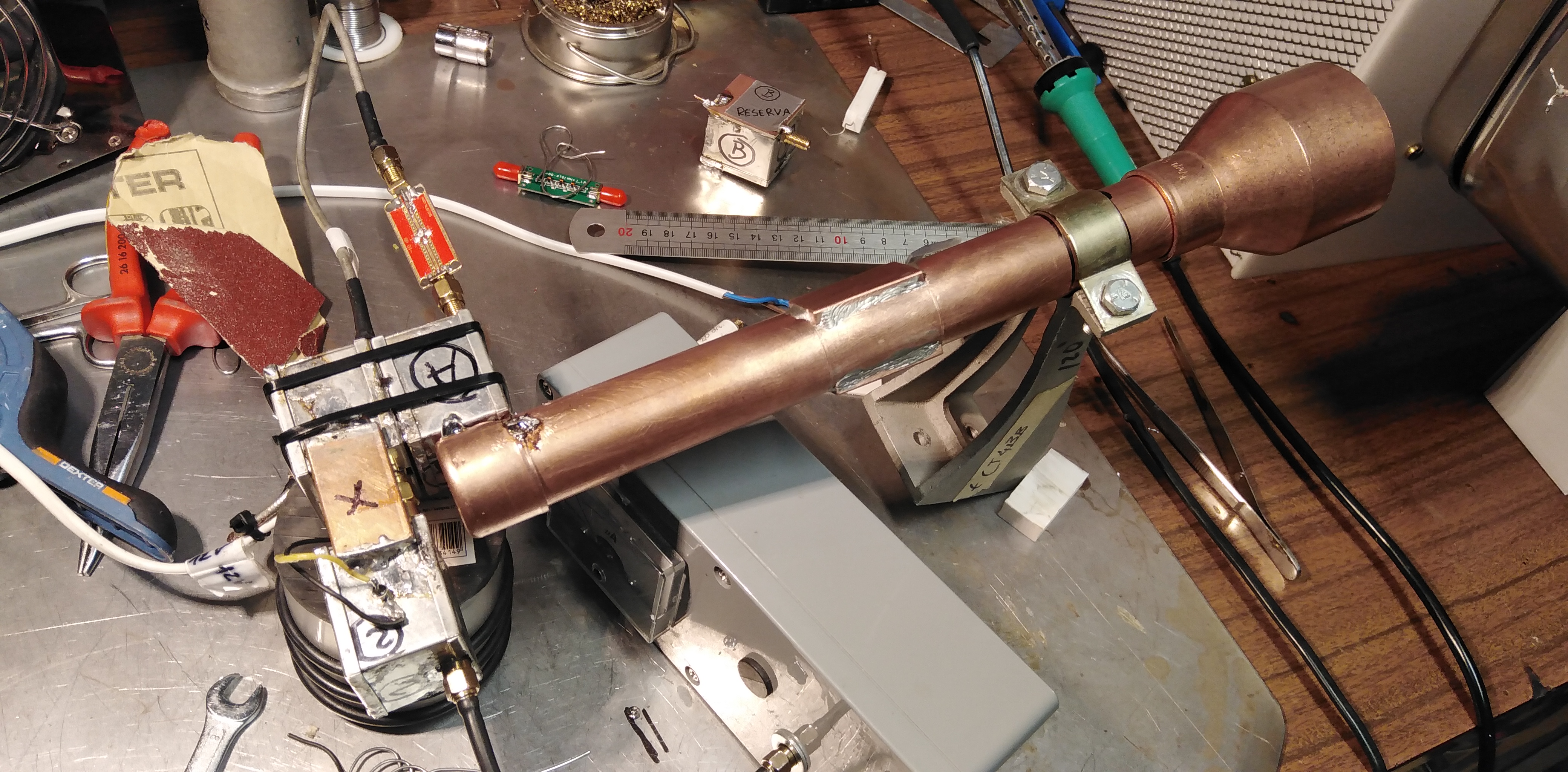

                                                                                                            Mais uns ensaios com o feed IMU

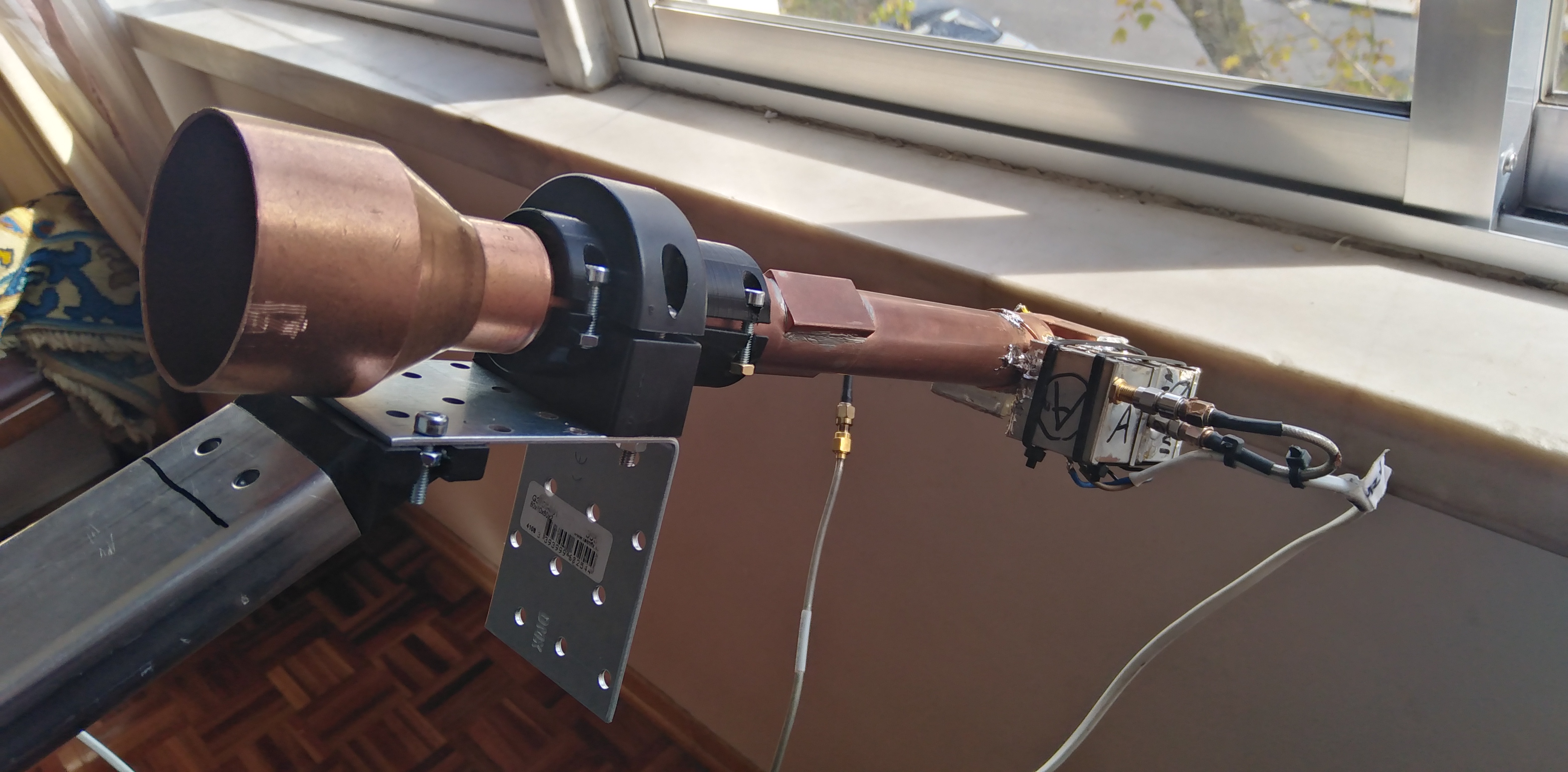

Na prática, ficamos com a impressão que o Feed IMU com Septum estava mal. Fizémos este com um despolarizador a meio (Desenho CT1DMK)

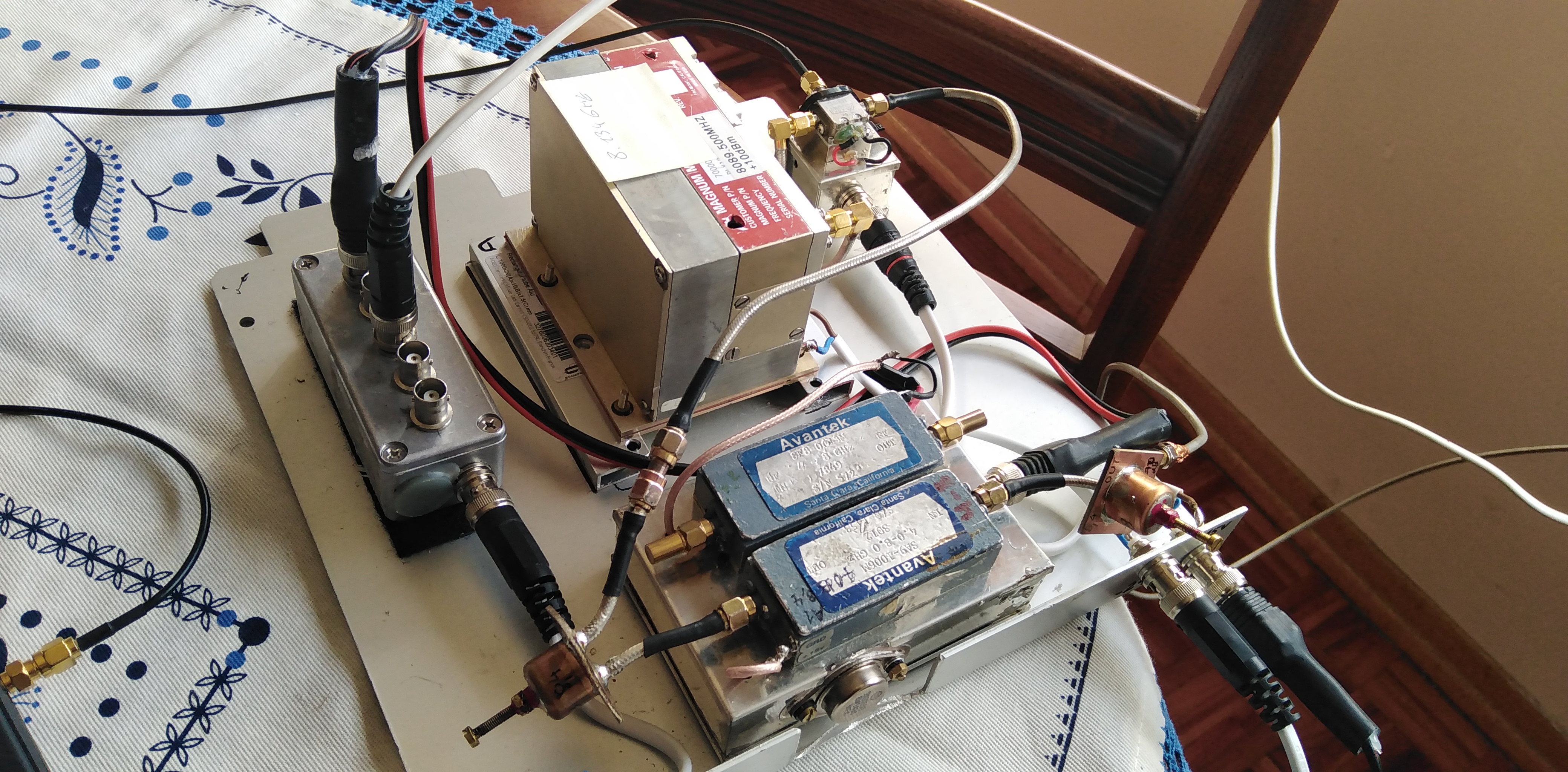

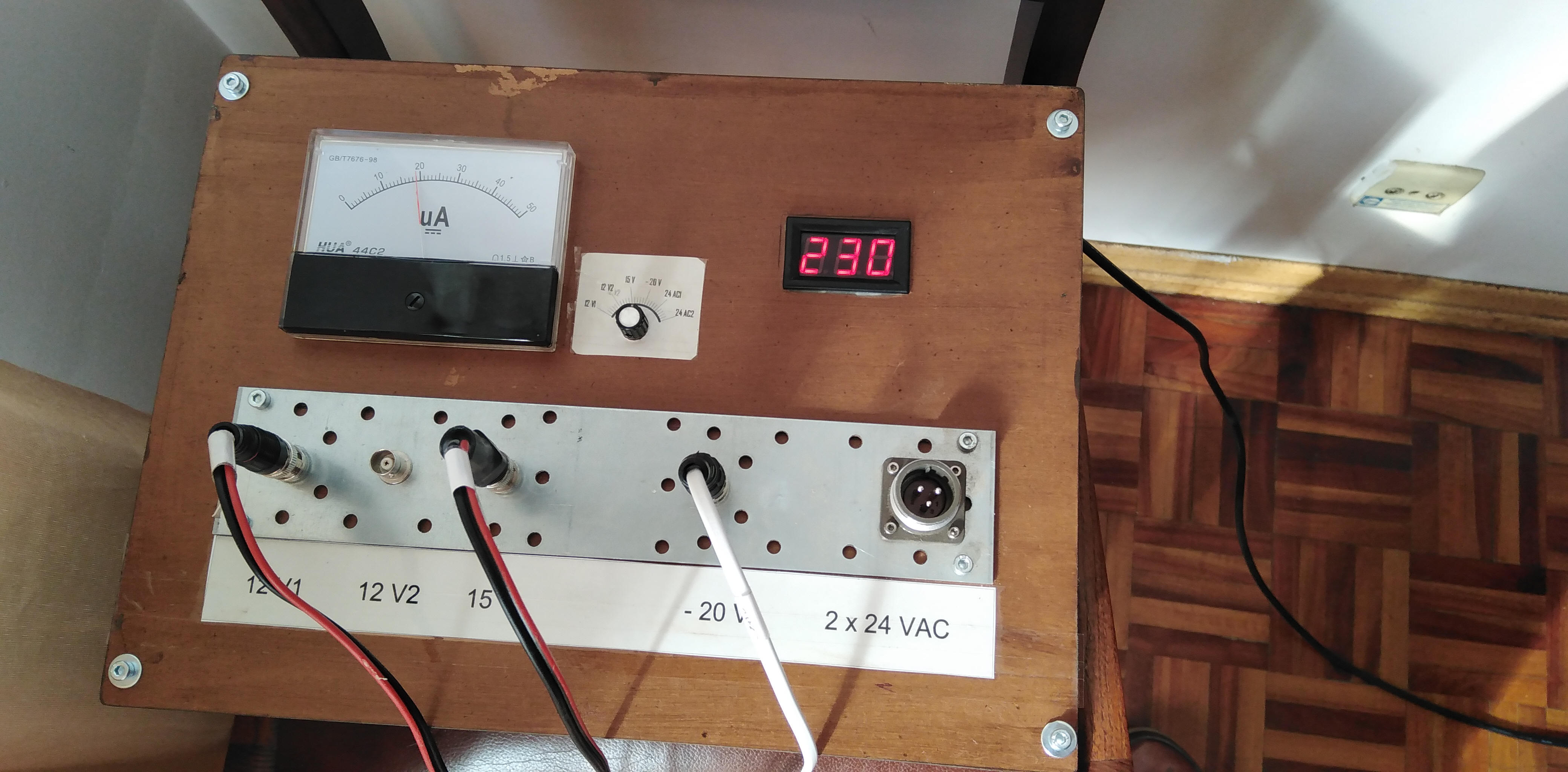

A nova fontede 220V -> 12V e 24V AC .       Conversor 8,4GHZ -> 430MHz com BRICK, ampl.AVANTEC Mixer IR15 Marki Microwave
